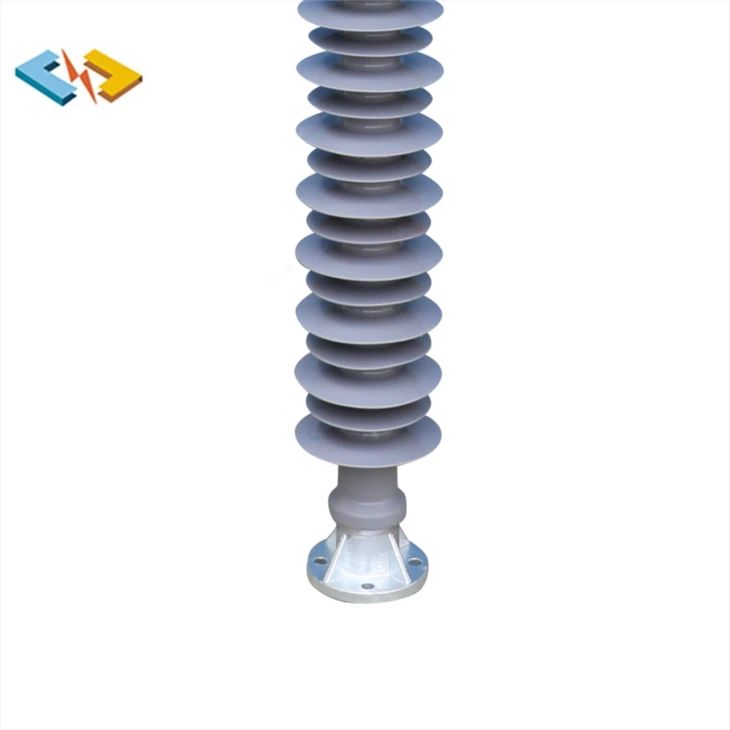

מבודדי חשמל פולימריים לתחנות משנה
| מתח מדורג | גוֹבַה | מרחק קשת יבש | מרחק creepage | עומס קנטיליבר מוגדר (SCL) |
מוֹט | מס' סככות | תדר כוח רטוב עמיד בפני מתח (kV) |
עמיד במתח ברק (kV) |
| 252kV | 2100±3.6 מ"מ | 1924 מ"מ | 6100 מ"מ | 12.5kN | 70 מ"מ | - | - | 950 |
פרמטרים
| פריט | דְרִישָׁה | נמדד מוערך |
| בדיקה חזותית | פוקסין, אפור או לבן, ללא תערובת מכנית ברורה. גומי סיליקון מגופר עם משטח חיתוך צפוף וחלק. | בסדר |
| קשיות (חוף A) | ≮50 | 65~70 |
| חוזק מתיחה (מפה) | ≮4 | 4~6 |
| התארכות כשל (%) | ≮150 | ≮180 |
| חוזק קריעה (kN/m) | ≮10 (דוגמת זווית ישרה) | 12~15 |
| התנגדות נפח (Ω.m) | 1X1012 | 3~8X1012 |
| חוזק ניקוב (kV/mm) | זרם חילופין ≮22 | ≮30 |
| מעקב ושחיקה | TMA4.5, עומק שחיקה≯2.5 מ"מ | תמ"א4.5, עומק שחיקה<0.8mm |
| דליקות (כיתה) | FV-0 | FV-0 |
תכונה
| עמודי תחנה מורכבים (CSP): סוג ליבה מוצקה | עמודי תחנה מורכבים: סוג ליבה חלולה (CHSP) | ||
|
CSPs, אשר הוצגו לראשונה בתחילת שנות ה-80, מורכבים מליבה פולימרית מחוזקת בסיבים מוצקים (FRP) ומארון אלסטומרי. הקוטר הטיפוסי של ליבת ה-FRP נע בין 45 ל-100 מ"מ, כאשר הקטרים המרביים עולים רק לעתים רחוקות על 130 מ"מ. היישום של CSPs בתחנות משנה נבע משימוש קודם במבודדי קו קומפוזיט (CLP), בעיקר בארצות הברית. CSPs עם ליבות מוצקות משמשים בדרך כלל במתחים של עד 245 (420) קילוואט. עם זאת, עבור מחלקות מתח גבוהות יותר, היישום הרחב יותר שלהם מוגבל בגלל סטייה מכנית גבוהה יחסית. תקן הבדיקה למוצר זה הוא IEC 62231, בעוד שמאפיינים מכניים וחשמליים מוגדרים ב-IEC 62231-1, הכוללת גם סוגי ANSI המשמשים בצפון אמריקה. התקן הרלוונטי לסוגי ANSI כאלה הוא C29.19.
|
At voltage classes higher than 245 kV, the height and bending moment of station posts both increase. Consequently, meeting application requirements using solid core CSP designs (i.e., with core diameters >170 מ"מ) דורש מאמץ משמעותי. זה הופך את הטכנולוגיה הזו לפחות תחרותית בעלות בהשוואה לסוגי פורצלן. במקביל, החלו להופיע עמודי תחנות הליבה החלולים (CHSP) ומבודדי תחנות היברידיות (HSP) בתיק היישומים הזה. לדוגמה, CHSPs כבר יושמו ביישומי 800 קילו וולט HVDC ו-1100 קילו וולט UHV, הכוללים אורכי חיבור של למעלה מ-10 מ' וקטרים של צינורות הנעים בין 500 ל-1000 מ"מ. ניתן להשיג רגעי כיפוף העולים על 1000 קילו-נוט-מטר עם טכנולוגיה זו. יש למלא את הנפח החלול בתוך עמודים אלה במדיום אינרטי חשמלי כגון קצף גז בידוד. תקן הבדיקה הרלוונטי עבור אלה הוא IEC 62772.
|
יתרון
| פריט | מבודדים מתלים מרוכבים |
| הידרופוביות | המאפיין ההידרופובי של גומי סיליקון מציע בידוד מעולה ועמידות בפני הרטבה, ויוצרים חרוזי מים ללא צורך בכביסה או שומן, אפילו באקלים לח או מזוהם. |
| ביצועי זיהום וזיהום | מְעוּלֶה |
| תחזוקה | זה יכול להפחית משמעותית את עלויות התחזוקה התפעוליות של הקו, הפסדי הפסקת חשמל ועוצמת העבודה הידנית. |
| גודל ומשקל | חצאית המטריה קטנה בגודלה וקלת משקל (בערך 1/7 עד 1/10 מהגודל של מיתרי בידוד חרסינה מקבילים), מראה גמישות מעולה, עמידה בפני שבירה, מקלה על הובלה והתקנה קלה וחסכונית. |
| עומס מכני | למוט ליבת הפיברגלס יש חוזק מתיחה גבוה, שהוא פי 5 עד 10 מחומרים קרמיים. בשל החתך הקטן של מוט הליבה, למוצר יש ממדים קטנים וחוזק כיפוף קל וגבוה, וקל לייצור מוצרים בנפח גדול העולה על 300kN. |
| זמן משלוח | תהליך הייצור פשוט וזמן האספקה קצר. |
